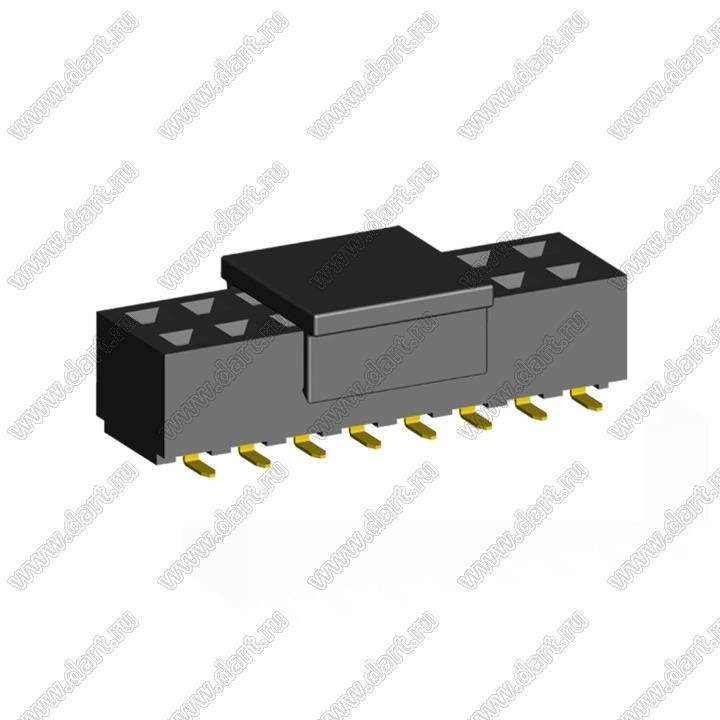

2214SM-XXG-50-PCP серия
|
|

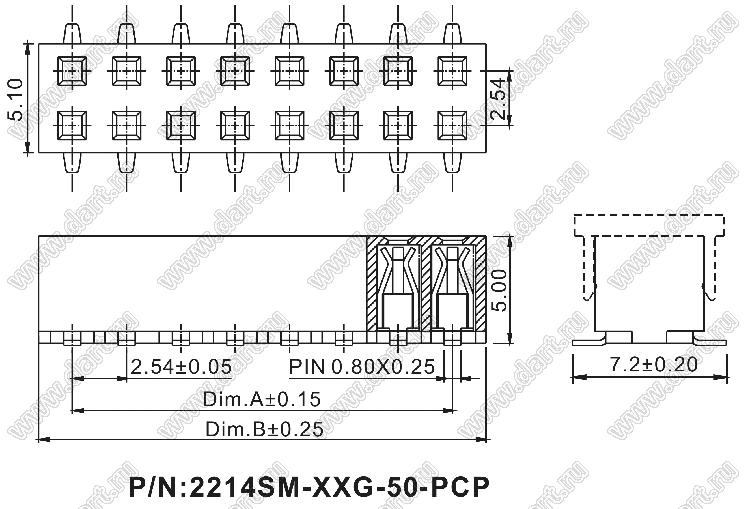

розетки двухрядные прямые на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм
|
|
|
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.
Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2214SM-XXG-50.
|
|
Параметры:
Макс. рабочее напряжение V max.: 250 В (перем.)
Максимально допустимый ток контактов I max: 3 А
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 600 В
Диапазон температур C: -40...+105 °C
|
| 2214 |
SM |
- |
04 |
G |
- |
50 |
- |
PCP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
50
6) наличие крышки для захвата при автоматическом монтаже:
PCP
|
|
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
уд. складе |
|
 |
84868 |
2214SM-04G-50-PCP |
2x2 |
800 шт |
21,00 |
16,47 |
|
- |
 |
 |
84869 |
2214SM-06G-50-PCP |
2x3 |
|
звоните |
звоните |
- |
- |
|
 |
84870 |
2214SM-08G-50-PCP (T/R) |
2x4 |
|
22,00 |
17,53 |
- |
- |
|
 |
84871 |
2214SM-10G-50-PCP |
2x5 |
|
звоните |
звоните |
- |
- |
|
 |
71991 |
2214SM-12G-50-PCP |
2x6 |
500 шт |
53,00 |
41,92 |
|
- |
|
 |
84872 |
2214SM-14G-50-PCP |
2x7 |
|
звоните |
звоните |
- |
- |
|
 |
84873 |
2214SM-16G-50-PCP |
2x8 |
|
звоните |
звоните |
- |
- |
|
 |
84874 |
2214SM-18G-50-PCP |
2x9 |
|
звоните |
звоните |
- |
- |
|
 |
84875 |
2214SM-20G-50-PCP |
2x10 |
800 шт |
75,00 |
58,71 |
|
- |
|
 |
84876 |
2214SM-22G-50-PCP |
2x11 |
|
звоните |
звоните |
- |
- |
|
 |
84877 |
2214SM-24G-50-PCP |
2x12 |
|
звоните |
звоните |
- |
- |
|
 |
84878 |
2214SM-26G-50-PCP |
2x13 |
|
звоните |
звоните |
- |
- |
|
 |
84879 |
2214SM-28G-50-PCP |
2x14 |
|
звоните |
звоните |
- |
- |
|
 |
84880 |
2214SM-30G-50-PCP |
2x15 |
|
звоните |
звоните |
- |
- |
|
 |
84881 |
2214SM-32G-50-PCP |
2x16 |
|
звоните |
звоните |
- |
- |
|
 |
84882 |
2214SM-34G-50-PCP |
2x17 |
|
звоните |
звоните |
- |
- |
|
 |
84883 |
2214SM-36G-50-PCP |
2x18 |
|
звоните |
звоните |
- |
- |
|
 |
84884 |
2214SM-38G-50-PCP |
2x19 |
|
звоните |
звоните |
- |
- |
|
 |
84885 |
2214SM-40G-50-PCP |
2x20 |
|
звоните |
звоните |
- |
- |
|
 |
84886 |
2214SM-42G-50-PCP |
2x21 |
|
звоните |
звоните |
- |
- |
|
 |
84887 |
2214SM-44G-50-PCP |
2x22 |
|
звоните |
звоните |
- |
- |
|
 |
84888 |
2214SM-46G-50-PCP |
2x23 |
|
звоните |
звоните |
- |
- |
|
 |
84889 |
2214SM-48G-50-PCP |
2x24 |
|
звоните |
звоните |
- |
- |
|
 |
84890 |
2214SM-50G-50-PCP |
2x25 |
|
звоните |
звоните |
- |
- |
|
 |
84891 |
2214SM-52G-50-PCP |
2x26 |
|
звоните |
звоните |
- |
- |
|
 |
84892 |
2214SM-54G-50-PCP |
2x27 |
|
звоните |
звоните |
- |
- |
|
 |
84893 |
2214SM-56G-50-PCP |
2x28 |
|
звоните |
звоните |
- |
- |
|
 |
84894 |
2214SM-58G-50-PCP |
2x29 |
|
звоните |
звоните |
- |
- |
|
 |
84895 |
2214SM-60G-50-PCP |
2x30 |
|
звоните |
звоните |
- |
- |
|
 |
84896 |
2214SM-62G-50-PCP |
2x31 |
|
звоните |
звоните |
- |
- |
|
 |
84897 |
2214SM-64G-50-PCP |
2x32 |
|
звоните |
звоните |
- |
- |
|
 |
84898 |
2214SM-66G-50-PCP |
2x33 |
|
звоните |
звоните |
- |
- |
|
 |
84899 |
2214SM-68G-50-PCP |
2x34 |
|
звоните |
звоните |
- |
- |
|
 |
84900 |
2214SM-70G-50-PCP |
2x35 |
|
звоните |
звоните |
- |
- |
|
 |
84901 |
2214SM-72G-50-PCP |
2x36 |
|
звоните |
звоните |
- |
- |
|
 |
84902 |
2214SM-74G-50-PCP |
2x37 |
|
звоните |
звоните |
- |
- |
|
 |
84903 |
2214SM-76G-50-PCP |
2x38 |
|
звоните |
звоните |
- |
- |
|
 |
84904 |
2214SM-78G-50-PCP |
2x39 |
|
звоните |
звоните |
- |
- |
|
 |
84905 |
2214SM-80G-50-PCP |
2x40 |
|
звоните |
звоните |
- |
- |
|
|
|
|
